    惠威在两年多前面向多媒体领域推出了首款产品M200音箱，它给大家的印象可能还记犹新，然而时过两年之后，在继M200的改进型M200MKII之后，惠威为普通用户奉献出了一款监听型音箱产品，这就是我们这次要介绍的对象惠威T200A。和T200A一起诞生的还有T200，这是一款无源箱，需搭配功放来推动，在此不作详细介绍，而着重向大家介绍一下T200A这款产品。产品编号中T代表采用简洁黑白无谐振三角Tri几何型构造音箱系列，A代表有源active系统。

监听音箱

　　监听音箱这个名词可谓由来已久，可能很多人都是在专业音响领域里面听到过，对此还很陌生。那么什么是监听型音箱呢？这还要从音箱的分类来谈起，音箱按照用途一般可分为主放音音箱、监听音箱和返听音箱，主放音音箱一般用作音响系统的主力音箱，承担主要放音任务；返听音箱又称舞台监听音箱，一般用在舞台或歌舞厅供演员或乐队成员监听自己演唱或演奏声音；而监听音箱呢，是用于听音室、录音室等制作音频节目时的监听使用上，它具有失真小、频响宽而平直，对信号很少修饰等特性，因此最能真实地重现节目的原来面貌。所以在这个意义上讲，监听音箱可能不是用户们最适合聆听音乐用的音箱产品，因为从设计理念上就要求它必须以追求音源的原貌为出发点，不能添加进任何风格化、个性化的音质音色渲染，因此我们从良好的监听音箱中应该听不出有任何例如英国音、美国音的的声音味道来。
　　
　　从音乐的欣赏角度来讲，无论是以纯客观回放为目的的监听音箱，还是玲珑剔透别有风韵的各类Hi-Fi音箱、AV音箱，各类音箱产品都有它不同的用户群体，并不是音染极小的监听音箱就一定是聆听音乐的最佳选择，其实更多人喜欢的是各类不同类型的Hi-Fi音箱所发出的具有风格化、个性化的声音效果。这正如同摄影照片、显示器等产品一样，有时一些色彩略显浓重、渲染过度的更具风味的个性化产品反而会受到更多人的喜爱。也就是说，不同人在音色的取向方面有着不同的感觉，监听箱和普通Hi-Fi箱都有着不同的适用领域，相比之下，监听箱在高端发烧用户、音频制作者等方面应用的更加广泛；而Hi-Fi音箱更适合以音乐欣赏为目的的发烧友们。

外观和整体设计

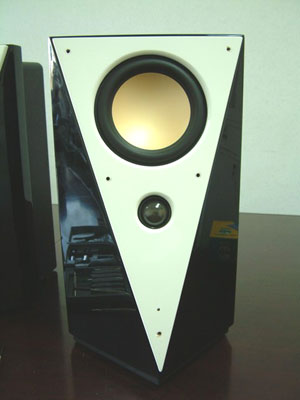

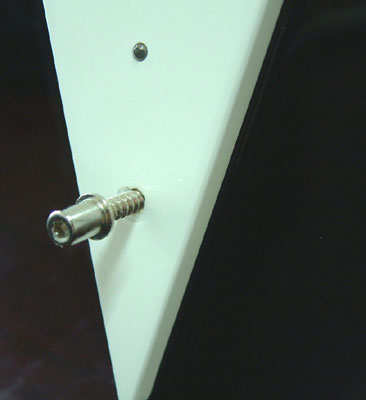

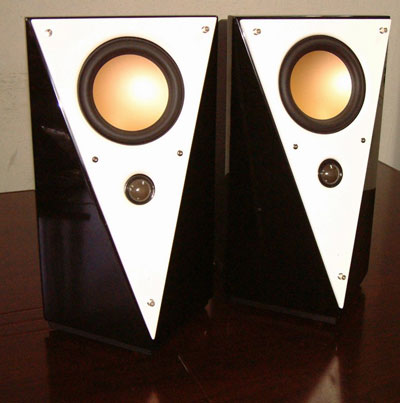

　　在了解了这些以后，我们接下来便可更好的来结识这款T200A。首先它在包装上就非常讲究，没有采用塑料包装方式，而是用的防尘布袋来包装，这种布袋包装其实更加方便实用，能反复多次使用，而且在不用时也可以罩起音箱来防尘。T200A的两个主箱体完全相同，造型突破传统异常前卫，主色调为黑白二色，对比异常鲜明，颇具视觉冲击力。外形上是突破了传统的立方体形状，前面板是由三个三角形构成的多面体形，颇具时尚家居电器的味道，因此更容易在家庭和个人用户的市场上打开突破口。整个三个面的前板都是黑色钢琴漆，正中的前板上是一个单独的白色版由螺丝固定上的，可以拆下来，其上留有中音和高音扬声器的圆孔，而且下方还带有一个LED指示灯的圆孔，在音箱工作时，黑色的面罩下隐约中泛着蓝色的亮光，为死气沉沉的音箱增加了几分生气。

　　除去面罩后，中音和高音单元异常显亮，为了更符合前面版的倒三角形状，T200A的中音单元被安排在了上方，而高音单元在下。

　　高音的指向性较强，因此在试听和使用前摆放音箱时，要尽量使高音单元与人耳保持水平。由于T200A下置了高音单元，所以最好还是用落地脚架或是用沉稳的重物在桌面上架起来使用，这样才能使之达到最佳的听音效果。与此同时，这种设计也会带来声相位不一致的问题，不过这在下面将会介绍到的分频电路中得以解决了，大家大可不必对此担心。T200A的中音采用的是惠威5英寸M5N镁合金长冲程防磁扬声器，高音单元为惠威25mm天然纤维编织膜钕铁硼磁体高音。

扬声器单元

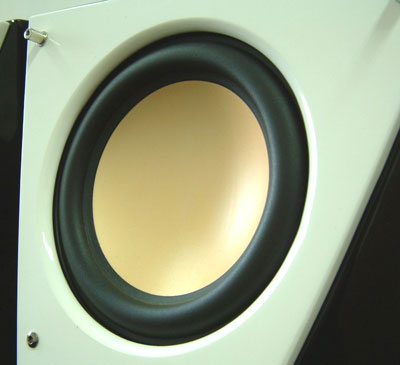

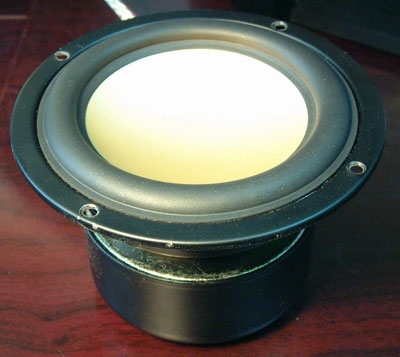

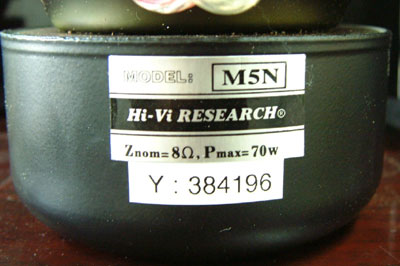

　　M5N中低音单元额定功率35W，最大功率70W，它的振膜采用了先进的铝镁合金一体化金属结构振膜，振膜表面喷涂特殊阻尼层，高顺性支撑系统，具有非常好的刚度和动力学稳定性。

　　M5N采用大功率耐高温无涡流损耗Kapton音圈骨架和耐高温SV线音圈，屏蔽式磁路系统和长冲程线性位移设计，惠威特有对称磁场（SMD）驱动技术使音圈处于一个对称的驱动磁场之中，从而获得对称均衡的驱动力，能明显减少音圈的电感以降低反电动势对输出级的对峙，扬声器的控制特性因此得以改善，音色更加丰满有力，失真度也随之降低。M5N单元适用于小型倒相式两分频书架箱的中低频，家庭影院主音箱、中置、环绕及超低频音箱，同样可用在电脑多媒体音箱中，M5N单元频响曲线如图，从80Hz到1KHz频响曲线相当平滑，以86dB为平均值，高未超过4dB，低未过2dB，以平均值下降6dB声强降低一半来看，即使在50Hz时，M5N也具有不错的表现力。其实国内的金属膜扬声器的制造水平在国际上并不突出，大家也不必把这个M5N中音单元想象的过分完美。

　　不过作为监听音箱的扬声器而言，85dB/m.w的灵敏度并不高，灵敏度是指当音箱加上相当于额定阻抗上1W功率的粉红噪声信号电压时在轴向1m处测得的声压级，因此单位定义为“dB/m.w”。理论上讲，一个扬声器的灵敏度高低，对声音重放并无决定性的影响，因为这可以通过调节放大器的输出来获得足够的音量，但是一定要保证左右声道所用单元的输出声压级差别应在正负1dB内，不然会影响声像定位的质量。另外，要想达到同样大小的放声声压，采用较高的灵敏度的扬声器可大大减轻放大器的功率容量，通常专业音箱的灵敏度都在95dB/m.w以上，这款85dB/m.w的扬声器相比之下有些捉襟见肘，但好在这是一款近声场型扬声器，近声场听音大多不需要高声压的输出，因此这款扬声器的采用还算适中。当然，我们在此就不能对一款近声场音箱在大场景中远声场下的演绎抱太大的幻想了。

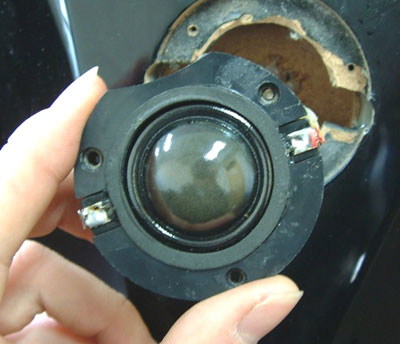

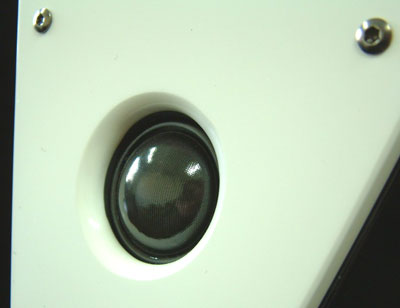

　　TM1A-T高音单元采用德国天然纤维顶级球形振膜，频率响应平直，高频可达20KHz，音色甜美、细腻。单元采用屏蔽式高性能钕铁硼磁体，三文治防磁结构能有效地抑制漏磁场，创造小型化线性匀强磁场。TM1A-T采用了美国液磁冷却耐高温铝合金骨架及铜包铝线音圈，具备较大功率承受能力，强吸声后腔设计，降低了单元在谐振频率附近的非线性失真。

　　它适用于家庭影院系统中的中置、环绕音箱中的高频单元。关于这款扬声器的参数细节和频响特性，我们现在还不得而知。

功能设计和输入平衡

　　在功能设计方面，T200A除了开关以外，只提供了总音量这唯一的调节，但是这对于书架式监听型音响来说也未尝不是一件好事情，因为2.0监听箱的摆放位置相对固定，不同用户对它的定制差异也很小，这样设计省去了普通用户还需要自己调谐高低音所带来的不必要麻烦。

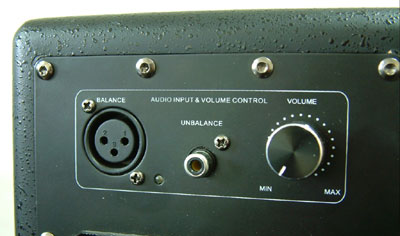

　　不过对于2.1式音箱产品来讲，由于摆放位置的灵活性，在设计上还是有必要最少再提供一个高音或低音的调节功能。T200A在音频输入方面是相当专业的，它同时具有平衡式输入和非平衡式输入两种接入方式，我们普通的莲花头也就是两芯RCA接头属于非平衡输入方式，其中一个芯为地线，直通地；而平衡式XLR输入采用的是三芯插头，在讲解平衡输入的细节之前，最好先来了解一下平衡线路的原理和概念。
　　
　　一个真平衡设计的线路，是指波形的正半波与负半波分别用一组扩大线路放大，最后再耦合成完整的波形，所以真平衡设计的线路每声道应该有两组完全相同的对称零件，两声道加起来就是四组零件，成本自然会增加许多。有些攻放机或是高档有源音箱虽然有平衡式XLR端子输入，却不一定采用的是真正的平衡线路设计。以加拿大Linear功放为例，除了具有XLR接头外，每声道的RCA接头也有两个，分别输入正负半波的讯号，一般家庭使用则必须将两个RCA端子短路才行，这才是彻头彻尾的全平衡放大系统。而对于T200A这款定位于入门级监听音箱产品而言，它所具有的平衡输入只是提供了这种输入接口而已，内部并非真正的平衡式设计，不过即使在高档音响产品中采用真正的平衡式设计的也寥寥无几。
　　
　　已经说过平衡传输线里有三芯，一芯负责正半波讯号，一芯传输的是负半波讯号，最后一芯则无疑就是地线了。由于接地是悬浮独立的，所以在长距离传输时不易受到外界杂波讯号的干扰，专业器材多使用平衡接口就是因为它即使长距离传输依然具有高信噪比的优点。另外，平衡传输也可大幅降低共模失真，如放大系统内是真正的平衡线路，当然使用平衡接线最能发挥效果，不过只使用单端接头，平衡线路还是开足马力在工作，并不会另一半线路就休息了。像大多数的音箱和音响产品一样都不是真平衡线路，通常XLR接头的正负半波接端会一起进入线路板的同一个点，XLR接头在此只是好看与方便，并没有突出的作用。

结构设计

　　T200A放弃了传统多媒体音箱都采用主副箱的设计思想，而采用了单声道独立功放的设计，因此在从外观、箱体结构到内部电路设计，左右两个箱体都是完全一样的。这样做可以保证两个箱体声音特性的完全一致，是一种绝对意义上的进步，但是在平时使用中的调节上无疑要麻烦一些。

　　箱体为倒相式设计，倒相口开口向后，位于后板散热片下方。箱体以倒立稍向后倾的三角形做为正面声障板，障板辐射面积小，箱体内部空间大，在设计上保证了低频部分的演绎效果。T200A外形的不规整使得内部空间也并不规则起来，内部结构前后不对称，但是依旧保证了左右的对称，因此可以避免长方体箱体内因各个面声音反射的同步对称而造成箱体内产生驻波的可能，从而也维持了输出声音的真实性。惠威这种把箱体设计成三角形非对称箱体，改变了箱体各反射面的反射轨迹，分散反射声能量，从而使得叠加聚焦音染能降到最低限度。T200A的箱体异常沉重，感觉上要比同样大的多媒体音箱重量高出一倍，箱体板材为约15mm厚的高密度板材，而并非普通多媒体音箱所有的复合密度板，从箱体制作上避免了声波给箱体造成谐振的可能。

　　箱体内部衬有很多吸引棉，人为的增加了箱体内声音的阻尼环境，降低了箱体的混响时间，令中低频部分更加干净清洁，使中低频的输出不会有拖泥带水的感觉。
　　

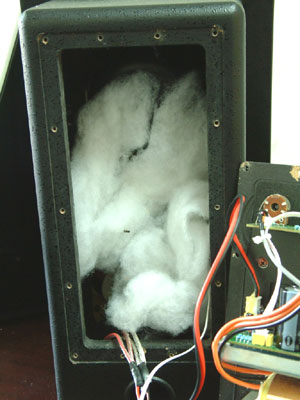

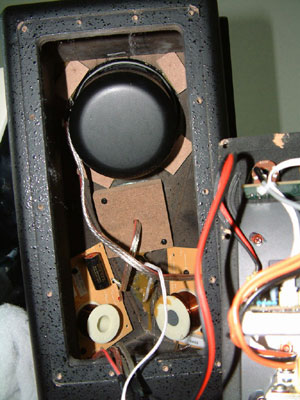

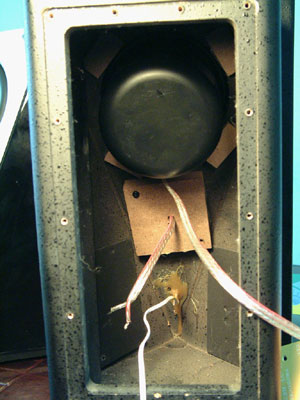

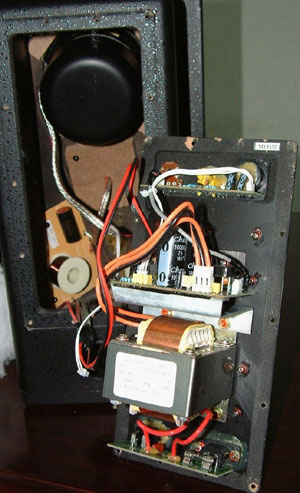

　　从图片中不难看出箱体内部的结构来，硕大的长冲程中音扬声器位于上方，高音单元在下，最下面的两侧紧贴箱体分别固定的是高低音单元的分频电路，整体上讲，左右尽可能的作到对称设计以使箱体内的反射波在横向上保持一致。在拆下了两块分频电路后，内部空间可以看得更清楚了。

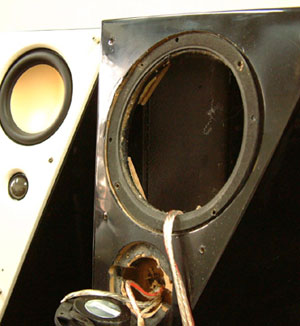

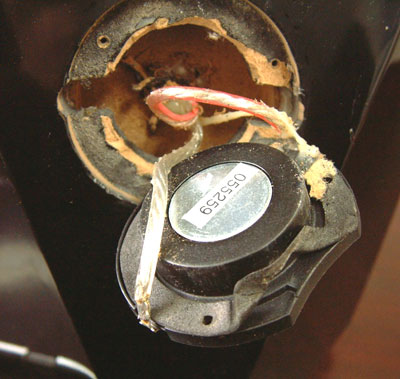

　　T200A在扬声器和后板的密封方面都做的很好，分别拆下高音和中音扬声器后我们就可以看见它们都带有橡胶垫圈以加强扬声器和箱体之间的器密性，杜绝了一丝一毫的漏气可能。

　　高音T200A的设计师将高音单元独立封闭在了一个小空间中，不能和箱体直接连通，这避免了2KHz以上的高频部分声音在箱体内的大量反射，保证了中低频部分音质的相对清洁。

　　电路设计
　　音箱系统的结构设计固然重要，但是电路部分无疑是音箱更重要的核心所在。首先T200A两声道音箱分别的独立设计使得两个声道的音频信号在各自的箱体内分别独立的进行处理，从设计上本质的避免了两个声道声音信号在前后级放大等过程中的相互串扰——这是在设计上与传统的2.0式多媒体音箱相比最大的优点。

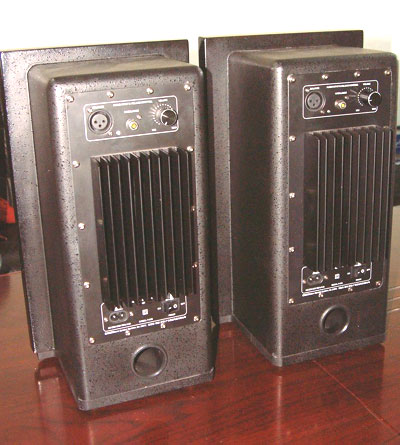

从背板的整体图中不难看出，电路部分自上而下，分别是前级运算放大、后级功率放大/整流滤波、变压器和交流输入四个部分。

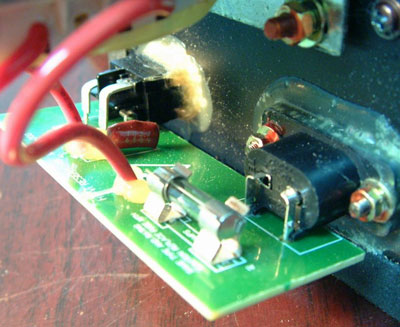

　　首先让我们从最下面的220V交流输入端开始看起，下面很简单，在串联音箱开关、保险管，并联了耐压630V 102J（1000pF）的电容之后送至变压器降压，高压交流端并联电容的目的是为了能对交流电涌起到一点缓冲作用。

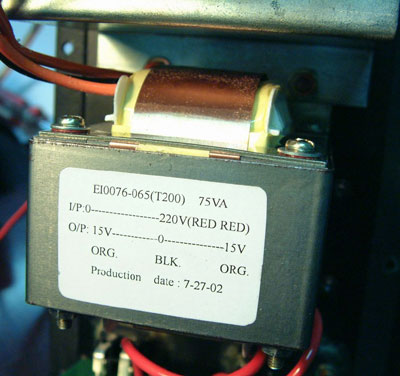

　　T200A所用的变压器为75W，双+15V输出端的普通E型变压器，而并非环形变压器，一般来说环型变压器具有体积小效率高、频带宽、铜损小、磁泄漏小和动态响应好等特点，然而高质量的E型变压器也未必会比普通的环形变压器差多少，在此大致是因为出于必要性不大和不好固定等原因才使用的普通E型变压器。整体电路上都采用单电压+15V供电避免了正负电源参数不对称而破坏电路的对称性，能够更好的实现全平衡放大。一般来说，正负电源供电会在动态方面具有更好的表现力。
　　

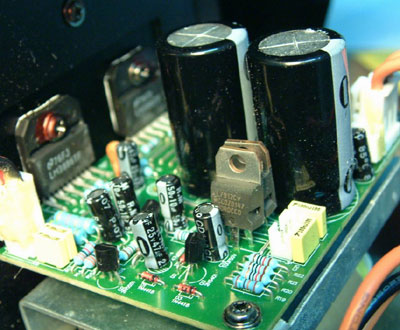

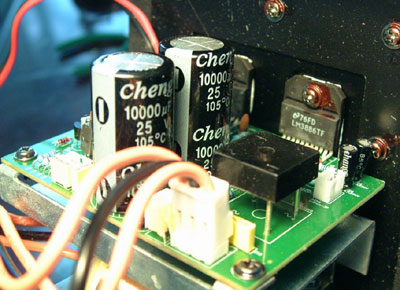

　　输出的两个+15V端直接连到了第二部分电路上进行滤波和整流，和电路板的连接都采用的是比较好的接插头，这样也更易于我们的拆解和日常的维修。T200A所用的滤波电容是两个耐压25V容量达10000微法的电解电容，这种容量的电容是笔者在以前任何一款多媒体音箱上都不曾见到的，一般多媒体音箱能采用4700微法的滤波电容就已经不错了。滤波后采用的是整流管进行整流工作，随即一部分电源被送到上方的运放部分电路中提供电源动力。

　　T200A在功率放大部分的电路设计依然没有走出传统的俗套来。运算级依然采用的是平庸的5532，虽说平庸，但是当年也有运放皇的称呼，它与LM833、LF353、CA3240一起同为老牌四大运放之一，不过现在只有5532应用的最多，5532现在主要分台湾、美国、PHILIPS和日本等几处生产，一枚5532价格4-5元，最好的美国日本的产品也不过10元。这种运放于2360元的T200A相比起来，感觉上寒酸了许多。5532的内部为JFET（结型场效应管结构）,声音特点总体来说属于温暖细腻型，驱动力强，但高音略显毛糙，低音偏肥。5532的电压适应范围非常宽，从正负3V至正负20V都能正常工作。
　　
　　它虽然是一个比较旧的运放型号，但现在仍被认为是性价比最高的音响用运放芯片，是属于平民化的一种产品，被用于许多中底档的功放中。相比之下，如果采用双运放AD827或OP249这两种二三十元的运放的话，在音质方面应该会有更加出色的表现，感觉上后者会更适合一些监听音箱的要求。（双运放AD827，是AD公司的较新产品，原为视频电路设计的，所以增益带宽极高，与EL2244一样都是目前市场上电压反馈型双运放的顶级品，一般的运放难望其项背。高频晶莹剔透，低频弹跳感优越，其性能指标与实际听感都能胜过其他很多同类产品，音质被一些人形容为无懈可击；双运放OP249是美国PMI公司的产品，其输入级采用JFET，主要特点是显中性，无什么个性，声音平衡、自然而准确，所以更能体现了HI-FI的真谛）其实即使采用100多元，BB公司的顶级运放OPA627也并不为过。（OPA627也是采用场效应管输入方式，音色温暖迷人，价格甚高所以非顶级机一般不会用到这么贵的运放，性能上自然又是AD827和LT1057等之流所无法比拟的了。
　　
　　其实各种运放由于其内部结构的不同，产生的失真成分也不同，音色特点也有一定的区别。按照监听音箱追求的高保真效果，运放应该是失真最低，能最真实的还原音乐原味，没有个性的则是最好。但是由于要配合其他部件如音源类型、后级功放等，如果偏干、偏冷则可搭配音色细腻温暖型的运放，而若太过阴柔、偏软的则可搭配音色较冷艳、亮丽的运放，做到整体搭配和谐统一，取长补短的最佳效果为最好。所以说并不是选择越贵的运放得到的效果就一定越好，搭配很重要，达到听感上最好就是最终目的了。不过在此笔者仍然坚信应该有比5532效果更好一些的运放可以运用。
　　

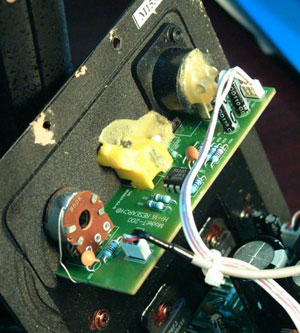

　　T200A在运放部分的音量控制采用的是最普通的旋转式碳膜电位器，用于音量控制时，应选用阻值变化为指数式的，因为人有低声压的时候对声压的变化比较灵敏，而到达一定的响度就开始表现迟钝的听觉特性，所以选择指数式阻值变化的电位器作为音量调节旋扭时不会稍微调节就感觉声压变化很大。为了减少电位器的滑动时产生的滑动噪音并获得更高平衡性能，不少高级功放都使用了一种在旋转式多位开关上焊接金属膜串联电阻的方法来实现改变电阻值的电位器，这就是现在比较流行，且较为高级的步进式电位器，不过可惜T200A并未采用这种高级的产品。但是我们从图片上不难看出，T200A旋转式碳膜电位器的外壳进行了接地处理，这可以抑制一些噪音干扰，还是值得肯定的。
　　
　　经过运算放大后高电平的音频信号继而被送至第二部分电路中进行功率放大过程，这也就是为了增加输出电流强度来推动扬声器发声的准备过程。

　　T200A的功放部分采用的是两枚LM3886TF桥接互挽来推动的，LM3886TF是68W单声道的高性能的功率放大器，具有NS公司专利SPIKE瞬时温度骤失保护电路，过压、欠压、过载保护，以及监视晶体管安全工作区域保护功能，同时还有淡入、淡出静噪模式。每个LM3886在Vcc是正负28V时能提供38W的功率，但是电源提供的+15V电压所能达到功率输出也就在20W左右，互挽后理论上能达到40W的输出功率，以变压器电源所标称的75W功率来看自然是足够了，可见在设计上设计师预留了足够的功率储备，以防止大动态时出现削顶失真和过载失真。但是不足的Vcc电压无法使LM3886工作在最佳的状态之上，多多少少会对功放的性能产生一些负面影响。LM3886TF的价格是每个20元左右，也并不算昂贵。

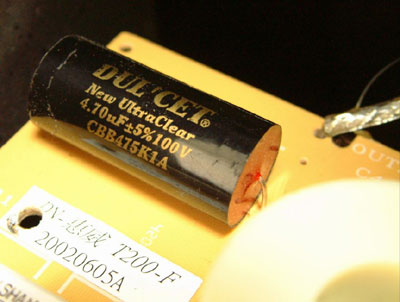

　　LM3886的外围元件建议采用进口钽电容、CBB金属化无感电容、五色环精密金属膜电阻等专业豪华级元件梳理并配以散热片辅助散热。在此T200A采用了相当数量的金属化无感电容和金属膜电阻，但还有为数不少的瓷片电容，此外聚丙烯电容也仅有一个，因此在外围元件的选用方面，T200A也有不少可供发烧友们打磨的地方。
　　
　　T200A在内部信号线的选用方面也没有过多的讲究，使用的是普通的金银线，如图所示，功放输出端至分频器一分二的连接线部分是人工焊接的接点，虽然简单实用，但并不上档次。

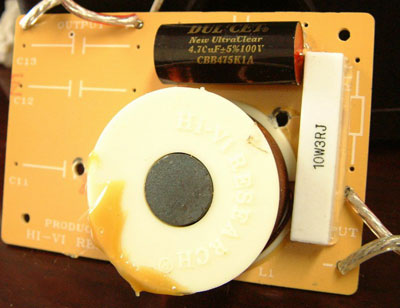

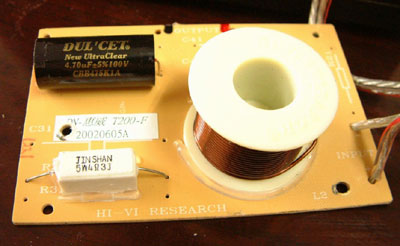

　　分频部分T200A采用的是传统的LC电路，如上图所示，每个单元的分频电路都是由电容、电感和电阻各一个构成，高音单元和中音单元的两个分频电路相互独立。由两只电容和两只电感构成的分频电路属于12dB/oct分频器，理论和实践上都证明了12dB/oct具有最理想的分频效果，每个倍频程衰减量越大，电容、电感的树枝越大，非线性失真就大，相位校正也就困难，成本也高了；要是每个倍频程衰减量太小，则两只喇叭分频点很不明显，高音喇叭窜进较多的低音，低音喇叭窜进很多的高音，听音层次就缺乏，这就既增加了喇叭的负担，又使得相位校正变得困难起来。12dB/oct分频器将使高频相位超前1/2周期，低频相位之后1/2周期，因此获得高低频相位一致的方法应该是把高音和低音两个扬声器的相位反接，T200A采用的是反接了高音单元的方式。

音质评价

　　笔者在长达十余天的煲机和试听之后，本打算进行大篇幅深入详细的音质评价，但是最终还是放弃了这个想法。对于这种档次的监听音箱而言，具有专业水平的听者每个人都会对T200A的音质有着仁者见仁，智者见智的看法，而对于普通读者而言，过分精雕细琢的评论很容易让人有云山雾罩的感觉，相比之下倒不如站在一定的高度上进行一些总体评价为好，所以最终还是决定采取总体上简要评价的方法来评价一下T200A的音质表现。
　　
　　整体而言，如果把这款T200A放在多媒体音箱的领域中去评价，那么它的音质表现是前无古人的，至今五年的多媒体音箱发展历史中尚无可超越它的产品，即使是两年前的M200也比之也有差距。T200A的音质音色特点正如它的设计定位为监听型音箱一样，表现的都是不温不火，没融入任何的特色化效果去修饰和雕琢音源本色。经过磨合后的T200A高音已经丝丝入耳，不再有金属音和毛刺，中音细腻圆润，低音扎实沉稳，总之在各个音域的均匀程度都是那么平滑自然，几乎让人找不到隆峰和低谷。它在低频部分的下潜深度能让人感觉到不足，一些用高档2.1式音箱应该能听到的低频细节在T200A的演绎下被简化了很多，但是T200A的低频到是非常干净，没有混沌和浑浊的感觉。T200A的解析力还是相当不错的，但是动态上没有想象的好，这也是受制于电源输出没有令功放电路处在最佳的工作状态之下，而且T200A听久了能让人感到它像个歌唱家在漫不经心的唱歌，之所以这么讲是因为能听出来它的音质基础很好，但是缺乏的是更多的激情和感染力。
　　
总 评

　　总之，这款T200A是面向高端个人用户和专业音频制作者的一款产品，也算是入门级的一款“专业级”监听音箱，至于它的音质音色和2360元的报价来相互比较权衡，是不是很值得呢，只有用户朋友们听了之后才好去下这个结论。而至于这款T200A产品从成本来讲是不是真的值2000多元呢，我们也不好在此做过多的评价。除了我们在电路部分谈到了一些元件芯片的价格以外，箱体和扬声器如何作价，只有惠威自己才知道。
　　
　　如果你是一个发烧级的个人用户或是打算组建一个音频工作室，对音箱系统具有较高要求，但是又不想花费更多的钱去购买专业级的监听音箱，那么T200A还是一个值得考虑的购买对象，以它时尚家居化的外形，配以惠威的技术和不错的音质，相信它一定会受到一部分高端用户的喜爱的。
