外观篇：接口布局及内部结构介绍

（共10页）

·外观篇：接口布局及内部结构介绍

    像17英寸这样硕大机身上，所融入的接口自然不会吝啬，可以看到机身左侧从左到右分别安排有，电视端口、RJ-45以太网口、2×USB3.0接口、1个USB2.0接口、1394端口和多合一读卡器插槽，而机身右侧则分布着1个USB2.0接口、一组音频输入输和DVD刻录光驱位。

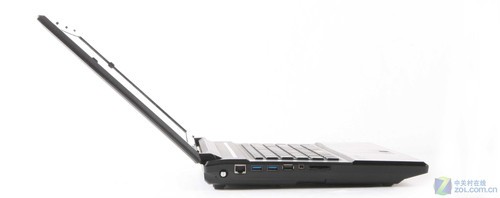

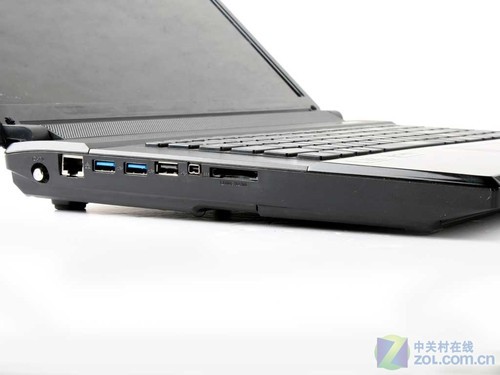

机身左侧接口布局

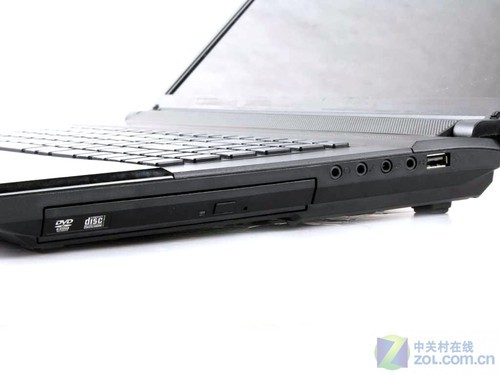

机身右侧接口布局

    另外，虽然地球人TerransForce采用时下流行的下沉式转轴设计，但由于机体后侧的厚度比较，依然可以安排更多的接口，可以看到机身后侧有eSATA/USB2.0接口、HDMI接口、DVI接口和四芯电源接口，后侧接口排布比较人性化，避免了由于线缆互相交叉所造成互相干扰情况。

屏幕张开最大角度为130°

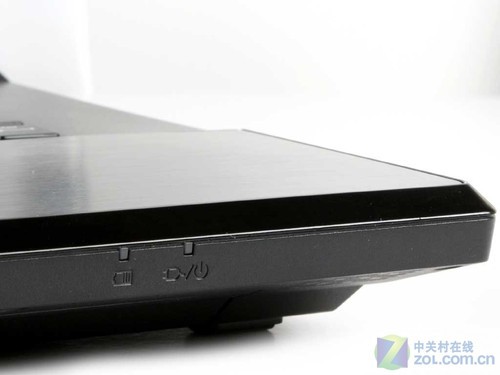

右掌托边缘的状态指示灯

    17.3英寸大尺寸屏幕对转轴支撑力度提出了更高的要求，而地球人TerransForce所采用的下沉式转轴设计为屏幕开合提供了有力的保障，转轴的阻尼力道偏紧，打开屏幕需要费一些力气，屏幕最大张开角度为130°，另外，在右侧腕托的边缘位置还安排有电池与外接电源状态指示灯，为用户随时了解笔记本运行状态提供了方便。

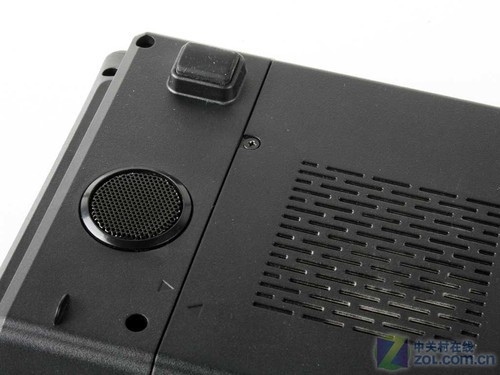

机身底部的低音单元

    除了底部防止摩擦磕碰的胶垫外，还单独设计有低音单元，这款TerransForce P170HM经过了严格的音效体系认证，并且支持7.1数位家庭剧院声道，同时配合4个Hi-Fi中高频音响+1个超频低音音响，为整机提供生动的音效，带来具有冲击性的娱乐游戏体验。

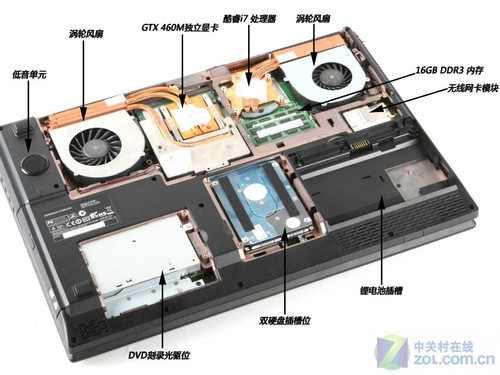

机身内部整体架构（点击图片放大查看）

    最后让我们再来看一下机身底部的内部结构布局，机体背部盖板的拆卸非常简单，可以看到地球人TerransForce内部架构还是非常规整的，下半部分是DVD刻录光驱位、双硬盘插槽位与锂离子电池插槽。而上半部分分布有低音单元、无线网卡模块、双涡轮风扇、显卡处理器多路散热铜管和内存插槽位，其中为了解决内存瓶颈的问题，该机采用了4条SODIMM内存解决方案，最大支持16GB，从根本上提升了整机性能。
