家庭室内暗线安装方法图及注意事项

家庭室内暗线安装方法图及注意事项

   电路施工是家居装修的重点，现在大多数室内电线布局都采用暗线，暗线装饰起来美观整洁，然而很多人对于暗线安装不了解，暗线安装是线路施工的重点，下面小编就来详细告诉大家室内暗线安装方法图及注意事项。

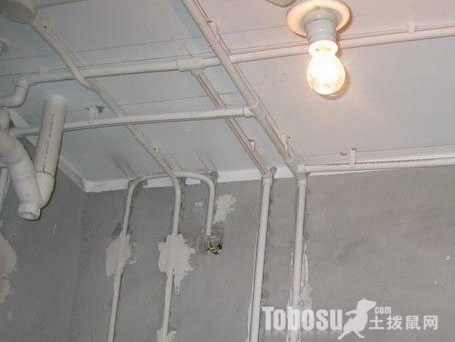

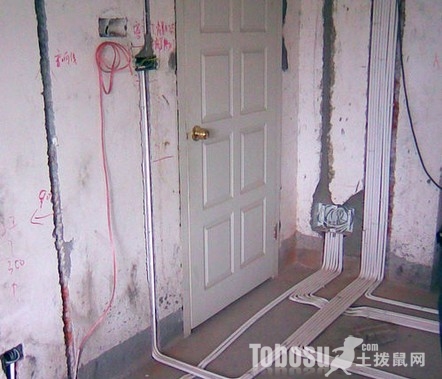

   室内暗线安装方法

   1、按效果图制作和具体施工图设计图纸选用并确定灯具、插座、开关等的位置，然后再确定电线的敷设位置、穿过墙壁和楼板的位置，以及起始、转角、分支、终端点，绝缘子或槽板的固定位置。

   2、根据电线的走向开挖墙槽，槽的宽度与深度要能埋入电线管。在穿墙孔处要将电线管小心弯曲，使其弯曲后内部仍能穿线，用专用轧头或骑马钉将电线管固定于墙上。

   3、有插座、开关的位置事先打孔预埋塑料膨胀管或打好木楔。这种方法的缺点就是插座、开关都凸出于墙面；现在流行将插座，开关的接线盒全部埋入墙中，只露出插座和开关的面板，这样就美观整齐得多了。

   4、穿线，正规做法是用钢丝先穿过去，再将电线拉入。家庭装修中可以直接将电线穿入护套管，但在转弯处比较难通过，所以一般都是在安置塑料管的同时把电线穿好，或在塑料管内预先穿一根铅丝备用。

   5、通电，等电线全部穿好，并与开关，插座、灯具连接后进行试通电，待证明接线无误后，将凿开的墙面用水泥砂浆补平。

   室内暗线安装注意事项

   1、电源线要有护套管不能直接敷设。

   2、线管要横平竖直弯头处有弯头套管处理。

   3、不同回路、电压、交流电、直流电不能同穿一根管内。

   4、电源线应用单芯铜线。

   5、电源线截面积不能超出线管的40%一般15毫米的管径管子，只能穿截面积2.5平方毫米的电线4根。

   6、线管内导线绝缘额定电压不得低于500伏。

   7、线管应在墙表面15毫米深处埋敷。

   8、线管内的电线不能有接头存在，线管连接得加装缩节。并用专用黏合剂固定。

   9、要尽量少改动线路，更不能大面积满室内地改动，如有大面积改动，要重新布置放弃原有线路。

   小编总结：以上就是小编今天提供给大家关于家庭室内暗线安装方法图及注意事项的相关小知识，如果大家有对室内暗线安装方法不了解的可相应参考本文，希望对大家有帮助。
