家庭屋顶分布式光伏发电系统的设计与施工（二） 光伏电站设计 电(2)

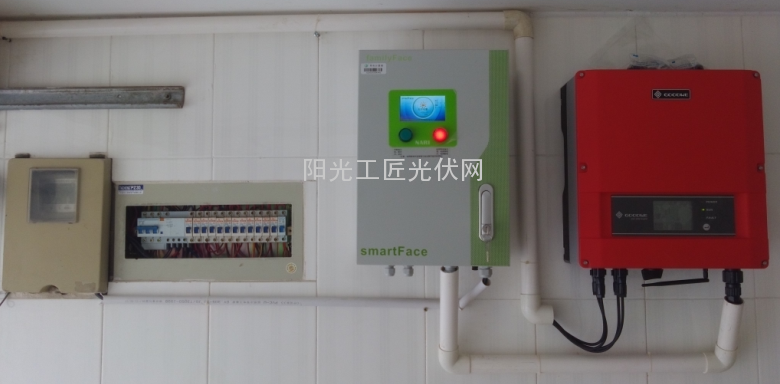

图15所示从左到右分别为交流侧用户电表、小型用户配电箱、并网接口设备和逆变器，其中交流并网设备采用南瑞FamilyFace壁挂式并网接口设备，内部预留光伏侧 计量电表安装位置，对于自发自用余电上网型模式，并网出线端接到原用户配电箱的总线侧，如果用户电表是单相电表，需要等供电公司人员上门免费更换为双向电 表。上一期介绍的关于户用光伏电能计量接线的第二种方法，目前来说并不常见，该方法表现出全额上网模式，不是自发自用余电上网模式，而如果对于全额上网来 说，那么双向电表也是需要去掉的，用户电表应该保留，在这里对上一期的错误进行纠正。

图15交流侧接线施工完成图

三、结束语

关于别墅分布式系统的设计和施工相关的内容，个人认为设计比较灵活，不管是电缆选型、设备选型、安装方式、风载荷计算等，还需要更多地从实际工程中去体 会、总结和优化，不断积累经验，做好每一个工程。这里需要指出的是上一期所介绍的混凝土支架方案，对于风力较大的地区还需要增加纵向斜撑，一般南北纵向的 风压比东西方向的风压要大些。此外从业主的角度，别墅屋面的漏水问题是比较关心的，系统的安全性也不容忽视，所以尽量以不破坏屋面防水结构为原则，在施工 的时候一定要注意施工的规范性，防水工程质量上要过关，现场标识和安全警示也不能缺少。

在本文最后我要感谢光伏业内的好友，如张喆、罗宇飞、周长友、张正学等，他们在光伏系统领域均有非常丰富的实战经验，也感谢各位热心读者，如果文章中有疏漏和不足之处，欢迎批评指正。
